SOFTWARE PARA EL CÁLCULO DE LA PÉRDIDA DE CARGA EN TUBERÍAS

Y ACCESORIOS

Figure1



Aplicación para el cálculo de la pérdida de carga en tuberías, tanto para gases como líquidos newtonianos (la mayor parte de los fluidos habituales). Permite obtener los principales parámetros necesarios para el diseño de tuberías:

  • Número de Reynolds

  • Cálculo de caudales volumétricos y másicos en cualquier condición de referencia. Corrección por factor de compresibilidad.

  • Densidad, velocidad y caudal másico en condiciones reales de proceso

  • Fractor de fricción y pérdida e carga (Colebrook / Darcy-Weisbach)

  • Pérdida de carga en accesorios.

  •

Cálculo del número de Reynolds, factor de Fricción y Pérdida de Carga en tuberías.

Cálculos numéricos según fórmulas de Colebrook y Darcy-Wisbach.



El cálculo del factor de fricción es un cálculo iterativo, laborioso de realizar manualmente. Esta aplicación nos permite su cálculo de una forma sencilla e intuitiva. Resuelve diversos tipos de problema debido a que la introducción de datos no es secuencial, sino que es posible resolver problemas en distintas direcciones.



En todo momento se nos indica qué campos son necesarios cumplimentar para realizar el cálculo que deseamos. De esta forma, se consigue resolver el problema introduciendo únicamente la información mínima necesaria.



Se calcula el factor de fricción en regimenes laminares y turbulentos.



Para números de Reynolds entre 2000 y 4000, nos encontramos en la zona crítica, con incertidumbre sobre el comportamiento del fluido; en este caso se utiliza una estimación del factor de fricción.

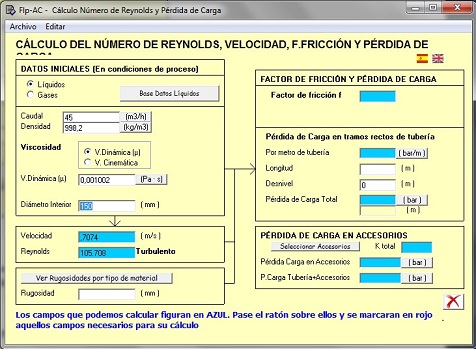

Cálculo de Número de Reynolds y Pérdida de Carga



Pérdida de carga en accesorios.

Determinación de la pérdida de carga en accesorios. Se incluye una base de datos de coeficientes de fricción de accesorios, k. También se permite la posibilidad de introducir los coeficientes de fricción de forma manual.

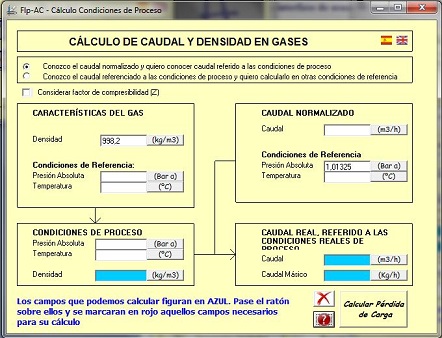

Cálculo del caudal y densidad de un gas referido a las condiciones reales de proceso.

La aplicación dispone de una interfase de usuario intuitiva que facilita el cálculo del caudal de un gas expresado en distintas condiciones de referencia.

Cálculo de gases

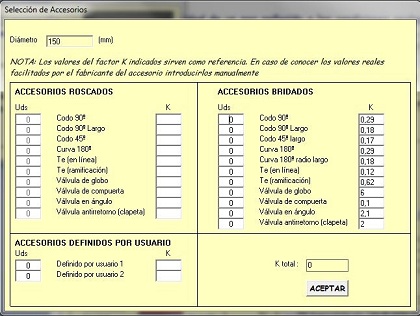

Selección de accesorios

Librería con los accesorios de tuberías más habituales, tanto con versiones roscadas como bridadas. El factor K se determina en función del tipo de accesorio y su tamaño. Se dispone de la opción de introducir accesorios definidos por el usuario.



Selección de accesorios.

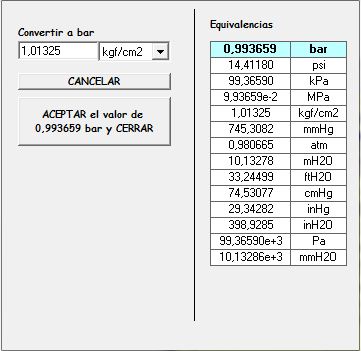

Cambio de unidades

Se dispone de un convertidor de unidades integrado en la aplicación:

Cambio de unidades



DESCARGAR DEMO GRATUITA

Fichero autoejecutable, no necesita instalación. Descargar y ejecutar archivo

VIDEO:







VER INFORMACIÓN SOBRE APLICACIÓN PARA LÍQUIDOS L-FLOW, CON GENERACIÓN DE GRÁFICOS
