Diagramas de Instrumentación


Introducción

Para documentar la instrumentación de un proyecto se utilizan tres tipos de diagramas:
    - Diagramas de Flujo de Proceso (en inglés PFDs, Process Flow Diagrams)
    - Diagramas de Proceso e Instrumentación (P&IDs, Process and Instrument diagrams)
    - Diagramas de lazos de instrumentos (Loop Diagrams)
El diagrama PFD nos proporciona una visión general, sin un nivel de detalle muy grande. Pone el foco en el proceso.
Un P&ID muestra todos los depósitos, máquinas y tuberías, junto con la instrumentación, de forma que se puede ver qué se controla y qué controla cada elemento.
Un diagrama de lazos proporciona una información más detallada que los anteriores, pero no permite una visión general.

Con la aplicación online CAD-HI pueden representarse fácilmente este tipo de diagramas, gracias a su librería de símbolos. Para incorporar un símbolo, seguir los siguientes pasos:
    a) Pulsar sobre el siguiente icono:
    Librería de Símbolos

    b) A continuación, marcar en la pantalla la ubicación aproximada donde queremos situar el símbolo (podremos corregir la posición exacta más adelante). Aparecerá un cuadro donde podemos seleccionar distintos símbolos. En la parte superior, tenemos opciones para filtrar o buscar un símbolo por su nombre. Haremos clic sobre el botón del símbolo que queramos usar

    c) Se abre un nuevo cuadro donde tenemos la opción de modificar el tamaño, el ángulo, o de deformar el símbolo. Esto es posible mediante el nuevo cuadro que aparece en la parte superior izquierda, y también, mediante el uso de una serie de combinaciones de teclas.
    En el cuadro para ajuste del ángulo, observaremos una opción llamada 'Último' con dos botones. Pulsándoles, utilizaremos como referencia el mismo ángulo que el de la última recta dibujada. Hay dos botones, uno con una flecha señalando hacia arriba y el otro con la flecha hacia abajo; la diferencia entre uno y otro son 180º. También podemos modificar el color, utilizando el desplegable de color general de la aplicación (el mismo que se utiliza para cambiar de color a las líneas y otros elementos)

    d) Haciendo clic o pulsando "Enter" fijamos la posición definitiva del símbolo.

Podemos introducir los diferentes símbolos, seleccionando las diferentes familias:

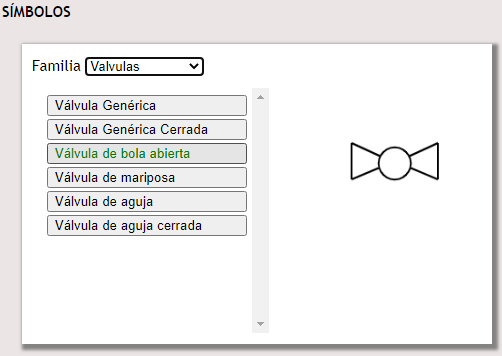

Dibujo técnico P&ID. Válvulas

En el caso de válvulas, primero introducimos el símbolo de la válvula y posteriormente podremos introducir el actuador:

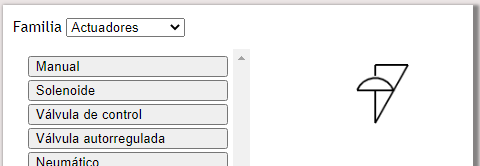

Dibujo técnico P&ID. Actuadores

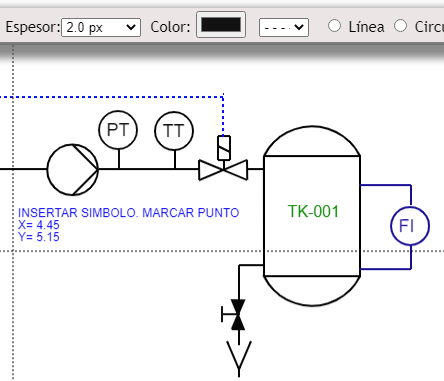

Añadimos los equipos, tuberías y texto:
Dibujo técnico P&ID.


Diagrama de flujo de proceso. (PFD - Process Flow Diagram - )

Muestra la relación entre los equipos principales y el resto de elementos.

Diagrama de proceso e instrumentación (P&IDs)

Se trata de un nivel de detalle mayor. Normalmente, los instrumentos irán numerados con el número de lazo. Cada instrumento se representa con un círculo. Algunos de estos círculos tienen unas líneas horizontales, cuyo significado es el siguiente:

Instrumento montado en campo:
Instrumento montado en campo
Instrumento montado en panel principal(en el frontal, accesible al operador):
Instrumento en panel principal
Montado en panel en la sala de control (parte trasera, no accesible al operador):
Instrumento no accesible
Montado en ubicación auxiliar (en frontal):
instrumento en panel auxiliar
Montado en ubicación auxiliar (parte trasera no accesible al operador):
Instrumento en panel auxiliar, no accesible
Cada círculo representa realmente una función y no tiene por qué corresponderse con un instrumento físico. Por ejemplo, un rectángulo encerrando varios instrumentos indica que forman parte del mismo instrumento físico. Lo que no aparece en este tipo de diagrama son los tipos de cable, terminales, cajas de derivación, etc. Para ver este tipo de información tendremos que ir a los diagramas de lazos.

Diagramas de lazos

Los conductores se representan mediante líneas discontinuas. Hay que tener en cuenta que estas no se refieren a cables completos sino a los conductores individuales. Los terminales se representan mediante cuadrados y están numerados. También se incluyen todas las identificaciones necesarias, puntos de tierra, identificación de paneles, etc.
