CÁLCULOS ELÉCTRICOS TRIFÁSICOS



Introducción

Esta calculadora realizará el cálculo de potencia, tensión, intensidad, o coseno de phi para un consumidor trifásico.

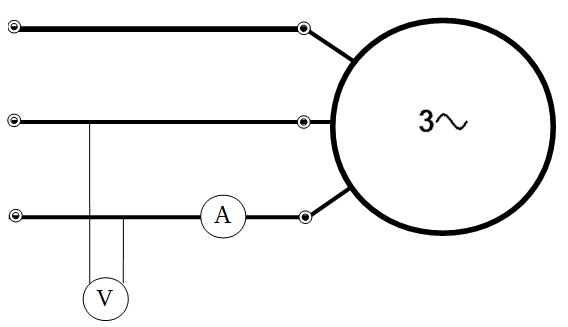

Esquema Trifásico

Para utilizarla, simplemente selecciona el parámetro que quieres calcular y cumplimenta el resto:




V (Tensión de línea): V
I (Intensidad): A
Cosφ (Coseno de Phi):
P (Potencia Activa): kW
S (Potencia Aparente): KVA



La ecuación utilizada es la siguiente:
    Ecuacion Trifásico

Conceptos

Potencia activa (P): Denominada normalmente simplemente como "potencia", sin añadir la palabra "activa", es la potencia eléctrica absorbida. No hay que confundirla con la potencia nominal del equipo, que es su máxima potencia permitida y que frecuentemente se refiere a la potencia mecánica, no eléctrica. Por ejemplo, en un motor eléctrico la potencia nominal se refiere a la potencia en el eje. La potencia eléctrica (P), será siempre superior a la potencia en el eje, puesto que el motor tiene un rendimiento inferior al 100%.

Tensión (V): Es la tensión de línea, es decir la tensión medida entre dos de las fases.

Intensidad (I): Es la corriente que circula por cada una de las fases, medida según se indica en el esquema de arriba.

Coseno de phi (Cosφ): Es la relación entre la corriente activa y la aparente. Este dato lo facilita el fabricante del equipo para sus condiciones nominales. Puede variar en función de la carga. Su valor varía entre 0 y 1. Un coseno de phi muy bajo quiere decir que parte de la intensidad que tenemos no se transforma en potencia útil. Algunos consumidores, tales como los calefactores eléctricos, tienen un coseno de phi igual a la unidad.

Potencia aparente (S): La potencia aparente es siempre igual o superior que la potencia activa (P = S x cosφ). No nos proporciona un dato interesante desde el punto de vista de la utilidad o consumo de energía, pero si su valor es muy superior a la potencia activa ( cosφ bajo) quiere decir que estamos transportando energía de forma poco eficiente.
