Valor eficaz (RMS), valor pico-a-pico y valor máximo de una onda senoidal


Calculadora

Parámetro
conocido
Parámetro Valor
Valor Eficaz (RMS)
Valor pico-a-pico
Valor máximo
(valor de pico)



Teoría

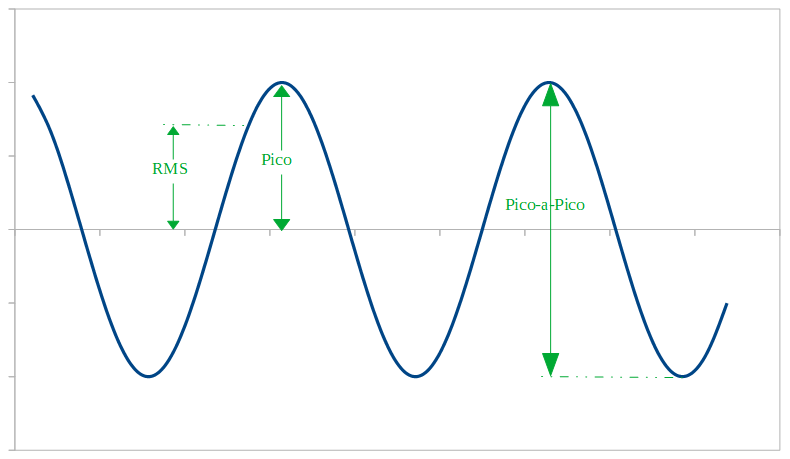

Curva del valor eficaz

Ondas senoidales

Una onda senoidal o sinusoidal es una onda periódica cuya amplitud es proporcional al seno de su ángulo de desplazamiento. Un ejemplo de onda senoidal es la tensión eléctrica que llega a nuestros hogares, pero también pueden encontrarse en otros muchos campos, como la propagación del sonido, la transmisión por radio, etc.

Valor efectivo (RMS)

El valor medio de una onda senoidal (considerando un ciclo completo) es cero, puesto que el área sobre el eje horizontal durante el semi-ciclo positivo es el mismo que el área por debajo del eje durante el semi-ciclo negativo, por lo que ambas se cancelan. En lugar del valor medio, se usa el valor eficaz.
En el caso de un conjunto de n valores, el valor eficaz es:

RMS Equation

Por tanto, es siempre un valor positivo, incluso si algunos de los valores Xi son negativos.

En el caso de circuitos eléctricos de corriente alterna, el valor eficaz es muy útil y normalmente es la forma de expresar magnitudes como la tensión o corriente. La ley de Ohm de un circuito de corriente alterna es V= I · Z, donde V e I son los valores eficaces de la tensión y la corriente y Z es la impedancia.

Vp - Valor instantáneo máximo (o valor de pico)

Es el valor instantáneo máximo medido desde el nivel de cero

Vpp - Valor pico-a-pico

Diferencia entre el valor del pico positivo y el pico negativo.
